Ein Punkt läuft rund
Das Programm wird schrittweise aufgebaut. Bei jedem Schritt wird das Programm kleiner, ohne seine Funktion zu verlieren.
Erste Zeile...

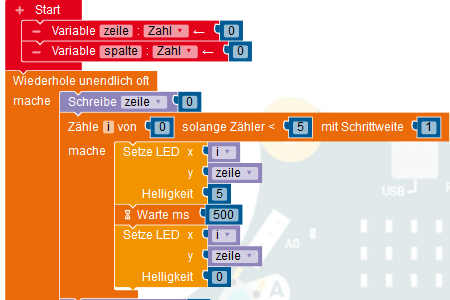

Im ersten Schritt wird in der ersten Zeile jeweils eine LED eingeschaltet und nach einer kurzen Wartezeit wieder ausgeschaltet.
und den Rest

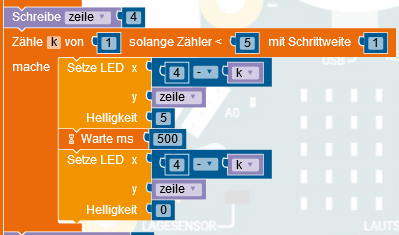

Die Schleife für rechte Spalte sieht ähnlich aus. Im Bild ist die Schleife für die untere Zeile zu sehen.
Wenn alle vier Schleifen richtig sind, läuft der Punkt bereits im Kreis.
Ein- und Ausschaltfunktion

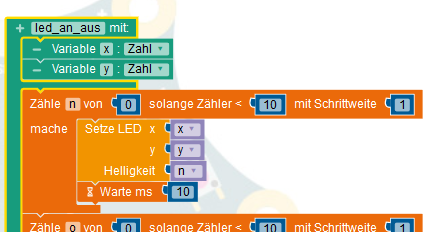

Das Ein- und Ausschalten der aktuellen LED taucht in jeder Schleife auf. Diese Aufgabe übernimmt jetzt eine Funktion, in der die LED in jeweils 10 Schritten ein- und wieder ausgeschaltet wird. Das Bild zeigt die erste Schleife zum Einschalten.
Der Funktion wird die Position der LED übergeben.
weniger Schleifen
Das Programm besteht jetzt aus vier Schleifen, die sich jeweils um eine Seite des Vierecks kümmern. Es geht aber noch kürzer. Dazu werden
- die LEDs durchnummeriert
- in einer Liste (Array) die Nummern der LEDs eingetragen, die aufleuchten sollen (16 Einträge!).

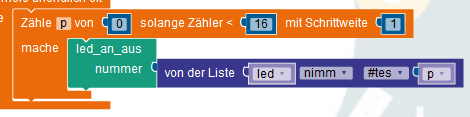

- die Liste in einer einzigen Schleife abgearbeitet
- der Funktion zum Ein- und Ausschalten der LED nur noch die Nummer der LED übergegen.
- Die Spaltennummer erhält man, wenn der Schleifenzähler durch 5 geteilt wird und dann der Rest der ganzzahligen Division genutzt wird. Ist der Schleifenzähler z.B. 11, ergibt die Teilung durch 5 eine 2. Der Rest ist dann 1 und das ist genau die Spaltennummer der LED mit der Nummer 11.
- Die Zeilennummer erhält man, wenn man den Schleifenzähler durch 5 teilt und das Ergebnis abrundet. Für die 11 ergibt das die Zeile 2, für die LED 17 entsprechend die 3.
Erste Zeile...
Im ersten Schritt wird in der ersten Zeile jeweils eine LED eingeschaltet und nach einer kurzen Wartezeit wieder ausgeschaltet.
| LED | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| x | 0 | 1 | 2 | 3 | 4 | 4 | 4 | 4 | 4 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 |
| y | 0 | 0 | 0 | 0 | 0 | 1 | 2 | 3 | 4 | 4 | 4 | 4 | 4 | 3 | 2 | 1 | 0 |
In der Tabelle sind die x- und y-Werte die LEDs aufgelistet, die nacheinander ein- und ausgeschaltet werden müssen. Es fällt auf, dass die LED 0,0 zweimal vorkommt. Da sie aber nur einmal aufleuchten darf, wird die Startschleife geändert:
und den Rest

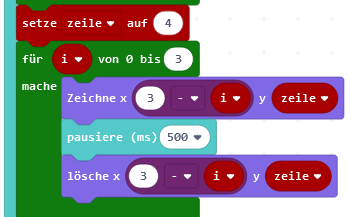

Die Schleife für rechte Spalte sieht ähnlich aus. Es werden wieder 4 LEDs bedient und die x- und y-Werte entsprechend angepasst.
An Hand der Tabelle kann man die zwei Schleifen für unten und links entsprechend anpassen.
Ein- und Ausschaltfunktion

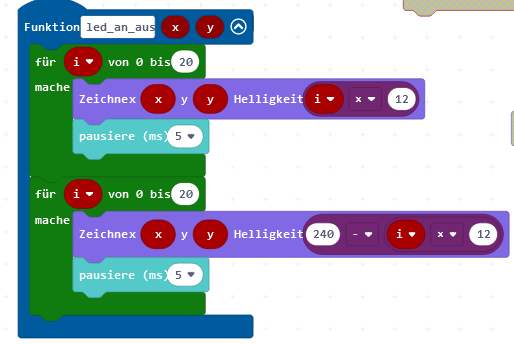

Das Ein- und Ausschalten der aktuellen LED taucht in jeder Schleife auf. Diese Aufgabe übernimmt jetzt eine Funktion, in der die LED in jeweils 20 Schritten ein- und wieder ausgeschaltet wird.
Der Funktion wird die Position der LED übergeben.
weniger Schleifen
Das Programm besteht jetzt aus vier Schleifen, die sich jeweils um eine Seite des Vierecks kümmern. Es geht aber noch kürzer. Dazu werden
- die LEDs durchnummeriert
- in einer Liste (Array) die Nummern der LEDs eingetragen, die aufleuchten sollen (16 Einträge!).

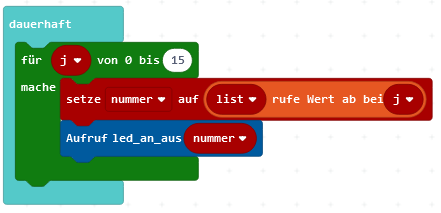

- die Liste in einer einzigen Schleife abgearbeitet
- der Funktion zum Ein- und Ausschalten der LED nur noch die Nummer der LED übergegen.

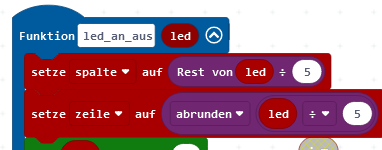

- Die Spaltennummer erhält man, wenn der Schleifenzähler durch 5 geteilt wird und dann der Rest der ganzzahligen Division genutzt wird. Ist der Schleifenzähler z.B. 11, ergibt die Teilung durch 5 eine 2. Der Rest ist dann 1 und das ist genau die Spaltennummer der LED mit der Nummer 11.
- Die Zeilennummer erhält man, wenn man den Schleifenzähler durch 5 teilt und das Ergebnis abrundet. Für die 11 ergibt das die Zeile 2, für die LED 17 entsprechend die 3.
